Fの真実、第2章。安全性・作業性・破砕性さらにアップ。

安全性がさらにアップ！

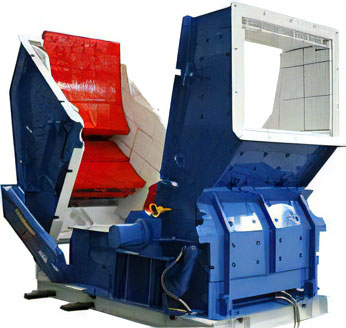

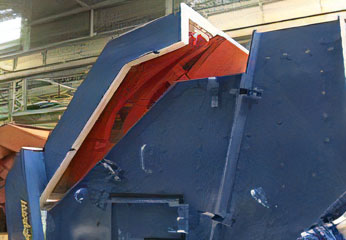

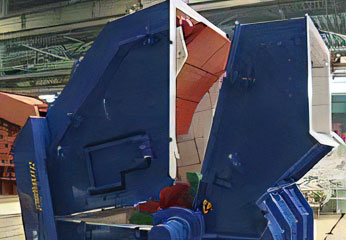

1分割方式の改善と強度アップ

ケーシング蓋の開閉に加えて、上部ケーシングの開閉が可能に。打撃板交換時の作業スペースが大幅に拡大されました。

板厚等全てのパーツを見直し、強度アップを実現。

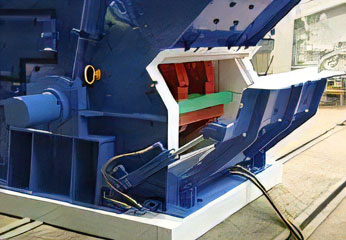

2全面開放蓋

前面を開閉することでロータ周りのライナ交換作業が容易に。

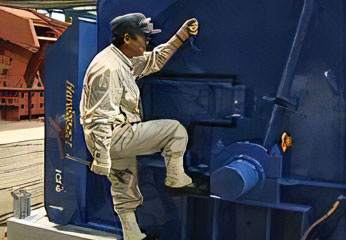

3取っ手

ケーシング蓋のボルトを外す際の足場と取っ手を採用。

作業性がさらにアップ！

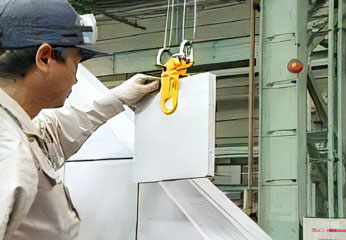

4ライナー重量20kg以下

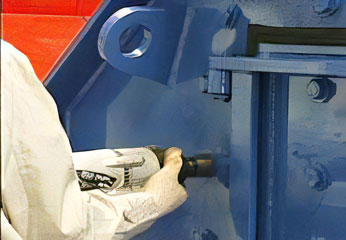

軽量化に加え、専用の吊治具と電動インパクトレンチの使用により作業性が大幅に向上。

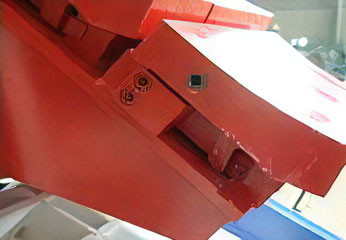

5折曲板方式の反撥板周定

従来のボルト固定方式を打撃板と同じ折曲板構造にすることで作業性と安全性を両立。

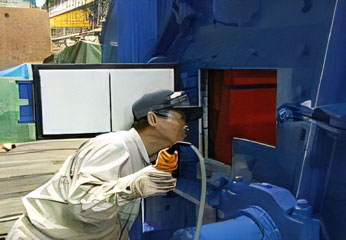

6大きな点検窓

1つの大きな点検窓で内部点検と2ヶ所のセット調整が可能に。

7セット自動調整

異物混入を想定した新機構によるセット調整で作業はラクラク！

破砕性がさらにアップ！

8大きくなった破砕室

投入口を大きくし、従来より大幅に拡大した破砕室により、大塊破砕性能をアップ。

9オーバルロータ

大量処理と破砕性を両立させる新発想ロータにより従来の2倍の処理量を実現。

10モーター容量アップ

従来の90kWから最大130kWへアップすることで処理量アップに対応。

標準仕様

型式	ローター 径(mm)×巾(mm)	投入最大 原石寸法(mm)	所用動力 (kW)	重量 (kg)
F10	1,120×1,050	500×500×400	55～130	12,600

注）処理能力は原石性状及び破砕条件により異なるため、別途ご相談ください。

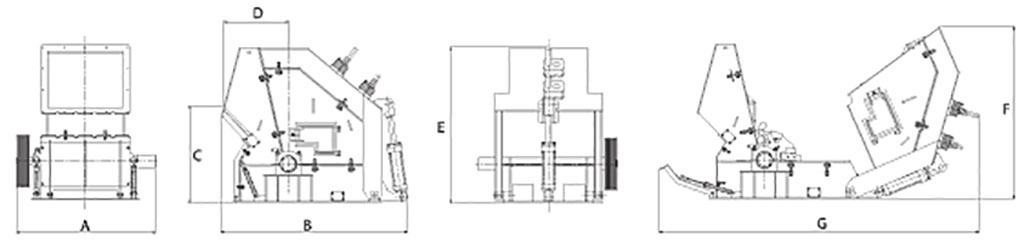

外形寸法

型式	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ
F10	2020	2830	1470	980	2370	2620	4850

（mm）

注）上記寸法は改良改善のため、予告なしに変更する場合があります。ご了承ください。
