破砕機
ハルドパクト1型（ミニハルド）
シリーズ唯一のスモールタイプ。
ハルドパクトの基本性能がここにあります。
ハルドパクト１型は、シリーズのオリジナルとして登場してから現在に至るまで、砕石業界をはじめ、各業界から絶大な支援を獲得し、500台以上の納入実績を誇るベストセラー機種です。ハルドパクトシリーズ唯一のスモールタイプで、①抜群の破砕性と整粒効果。②容易な保守管理。という基本機能に加え、③処理能力の少ないニーズに対して省スペース・ローコストを実現します。
特長
①省スペース・ローコストを実現
②破砕性が良好
③産物の粒形が良好
④保守管理が容易（●打撃板の反転、せり上げ可能●反発板がボルトレスで取り替え簡単●ケーシングライナーの取付け容易）
ハンマーロータ
Hammer Rotor
新商品ＨＲ（Hammer Rotor）シリーズは、ハルドパクトとハンマークラッシャの中間仕様の製品。用途目的は、建設系混合廃棄物等に含まれる比較的軽量物の破砕を行います。
従来の1本形打撃歯に対し揺動する分割されたハンマーやチョッパーにより衝撃とせん断の複合破砕を行い、廃棄物中に含まれる木片、廃プラ等の処理に使用します。

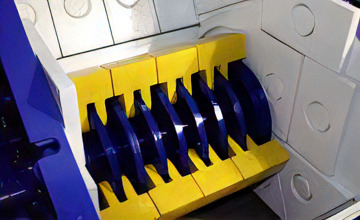

ハンマーロータ

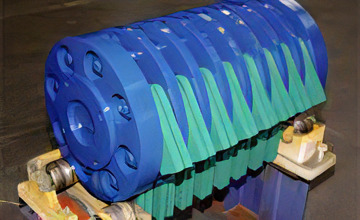

チョッパーロータ
構造図
標準仕様
| 型式 | ローター 径(mm)×巾(mm) |
投入最大 原石寸法(mm) |
所用動力 (kW) |
重量 (kg) |
|---|---|---|---|---|
| PEH-1 60/35 | 600×350 | 100 | 10～15 | 1,720 |
| PEH-1 60/70 | 600×700 | 100 | 15～30 | 2,500 |
| PEH-1 80/70 | 800×700 | 100 | 22～37 | 3,450 |
注）処理能力は原石性状及び破砕条件により異なるため、別途ご相談ください。

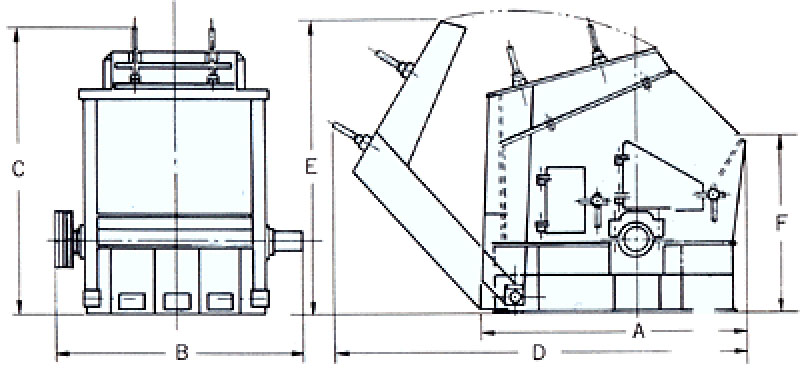

外形寸法
| 型式 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ | Ｆ |
|---|---|---|---|---|---|---|
| PEH-1 60/35 | 1304 | 935 | 1420 | 2159 | 1310 | 876 |
| PEH-1 60/70 | 1304 | 1319 | 1420 | 2159 | 1310 | 876 |
| PEH-1 80/70 | 1555 | 1444.4 | 1840 | 2790 | 1670 | 1123 |
（mm）
注）上記寸法は改良改善のため、予告なしに変更する場合があります。ご了承ください。
注）外形図は、CADデータとしてお客様にご提供させて頂いておりますので、お気軽にご使用下さい。但し、著作権は放棄しておりませんので転載はお断り致します。
注）CADデータを使用した結果の影響については、一切の責任を負いませんのでご了承ください。
